山留パンフ

慣用法による中小規模の山留設計を、計算から報告書作成まで強力にサポートします。
操作性を重視したシステム構成により、フレキシブルな設計が可能です。

中規模・小規模の２タイプを対象に、２つの構造形式と、４基準を選択して使用することができます。

タイプ	形式	検討規準
中規模（支保工）タイプ小規模（自立）タイプ	矢板締切り形式親杭横矢板形式	日本下水道事業団規準日本道路協会規準首都高速公団規準土木学会規準

ミスを許さない充実したチェック機構

選択された条件によって必要項目だけが表示されるので、最小限の入力で迷うことなく操作を進めることができます。不適当なデータにはエラーチップボックスが教えてくれるので、入力ミスもなくなります。

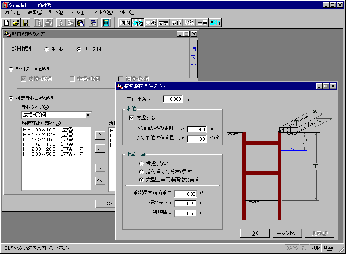

ウィンドウズの使い慣れた操作性

Ｗｉｎｄｏｗｓ95/ＮＴ4.0のユーザーインターフェイスに沿った操作性で、使い慣れたワープロ・表計算と同じように使うことができます。ヘルプファイルも充実して、必要なときに表示することができます。

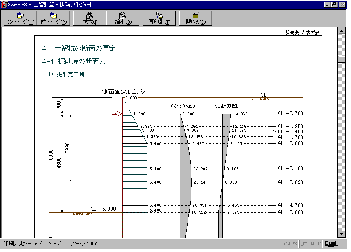

見れば納得、報告書に自信あり

出力見本として、細かい部分まで画面上で確認できます。数値や文字は重ならないように配慮されているので、見易くきれいな報告書を作成することができます。また、ページ単位でワープロ等にコピーすることもできます。

●上載荷重
　1.考慮しない
　2.等分布荷重
　3.大型工事用車輌増加荷重
●根入れ長の計算用土圧
　1.ランキン土圧式
　　　（土木学会クーロン土圧）
　2.最小土圧（0.3γh）
　　　　　　　　　規準により考慮
　3.自立時の計算
　　　　　　　（付加的根入れ長）
　4.掘削底面の安定計算によるもの
●切梁段数
　設置段数→８段まで
●切梁反力
　下方分担法

●土質データ
　1.土層数→15層
　2.土質定数→主働側、受働側
　　　　　　　　定数を別途入力可
●掘削底面の安定
　1.ボイリングの計算
　　a）テルツァーギ
　　b）限界動水勾配の方法
　　c）２層系建設省土研の方法
　2.ヒービングの計算
　　a）日本下水道事業団規準
　　b）道路協会・首都高規準

●土留断面計算
　1.断面決定用土圧は規準別に自動選択
　2.支保工タイプでは、最下段または最下段－１の最大値で断面計算
　3.変位量
　　a）仮設構造物全体の剛性によるもの
　　b）逐次計算法（実際に即した変位量の簡易計算法）
●支保工
　1.支保工計算→軸力、セン断、曲げ、座屈および支圧
　2.腹起し計算→軸力分担幅と支間長を入力
　　　　　　　　　　　　　　　　　　　　（２ケース同時計算が可能）
　3.切梁計算→面内、面外支間長と軸力分担幅入力
　　　　　　　　　　　　　　　　　　　　（２ケース同時計算が可能）
　4.火打ちの計算→荷重負担幅、火打長と取付角度を入力
　5.部材本数→最大３本、オプションで指定可能
●鋼材諸元
　矢板（鋼矢板・軽量鋼矢板）、Ｈ形鋼（リース材・生材）、
　I形鋼（生材：中幅・細幅）

ハードウェア
　　Windows95,98日本語版、WindowsNT4.0日本語版が
　　動作する環境.
　　１２MB以上の空き領域を持つハードディスク.
　　Windows95,98日本語版、WindowsNT4.0日本語版がサ
　　ポートするＡ４サイズ印刷可能なプリンタ.

ソフトウェア
　　Windows95,98日本語版またはWindowsNT4.0日本語版.
　　　＊WindowsNT4.0はServicePack３以上が必要です.
　　　＊WindowsNT4.0にインストールするには管理者特権を
　　　　持つユーザーでログオンする必要があります.

販売元

開発元

有限会社デュアル
